パフォーマンスボード カード概要
パフォーマンスボード カードは複数の工程の進捗状況をカード形式で俯瞰して確認するための画面です。
作業の遅延等の問題が発生している箇所を一目で確認できます。
進捗状況に応じてスタッフの工程割り当てを調整することで、その日の現場運営の最適化を図ることができます。
パフォーマンスボードの種類
| パフォーマンスボード | |||
| グラフ | カード | リスト | |
| 画面の狙い | 個別の工程の詳細な進捗状況を確認 | 多数の工程グループや工程の進捗状況を一目で確認 | 多数の工程グループや工程の進捗状況を一目で確認 とくに工程数が多く、カード形式では表示できない現場での利用を推奨 |
| 工程の表示数 | △ | 〇 | ◎ |
| 工程ごとの情報量 | ◎ | 〇 | △ |

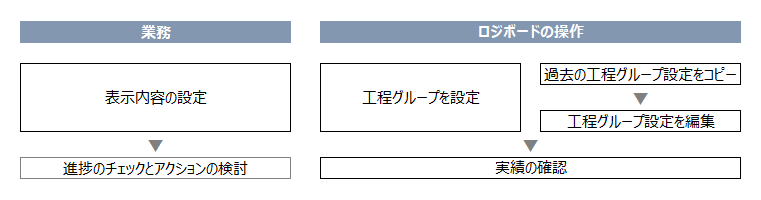

パフォーマンスボード カードの作業の流れ

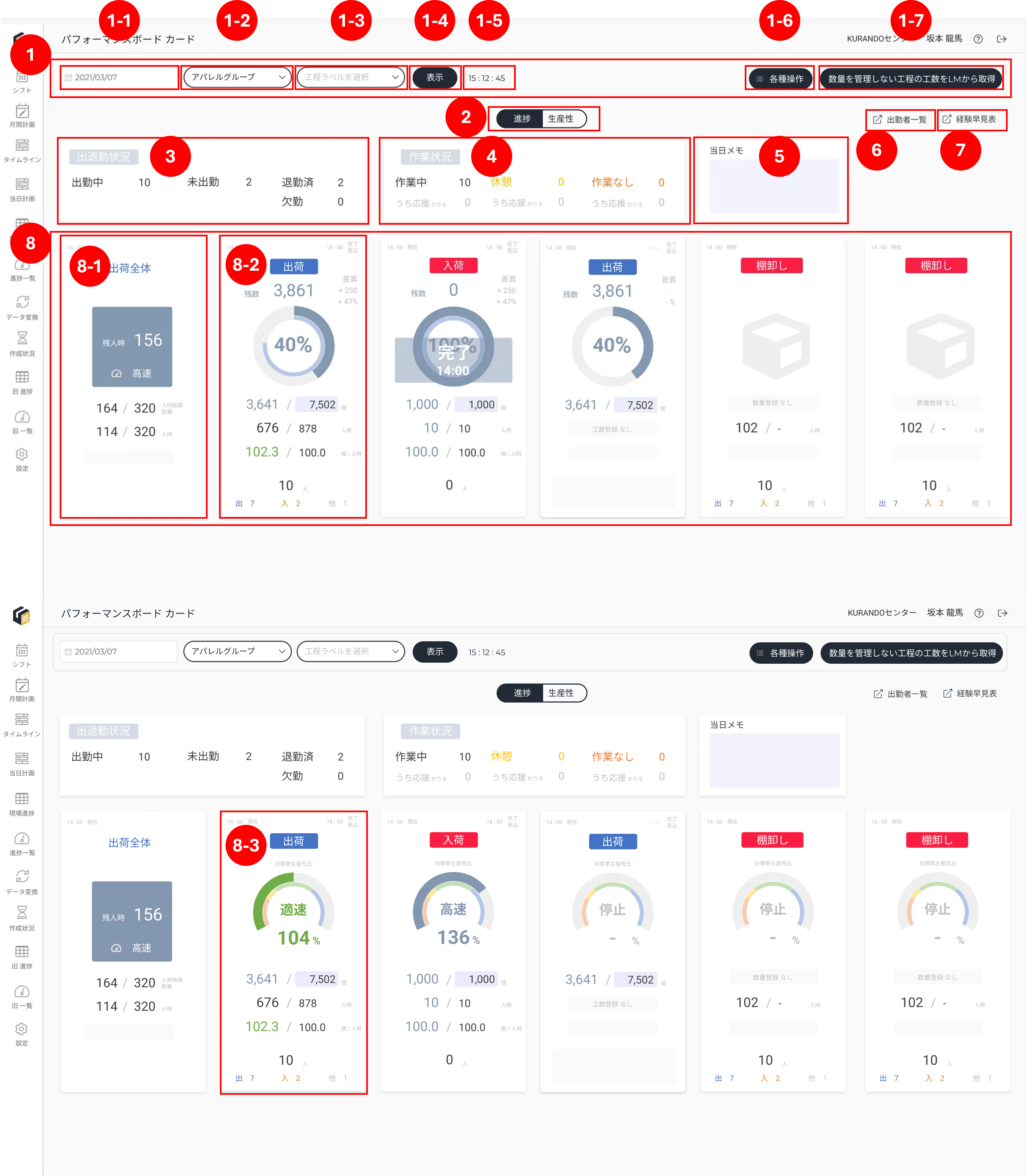

パフォーマンスボード カード表示項目
| 番号 | 項目 | 説明 |
| 1 | コントロールパネル | 画面表示に関する操作のためのパネルです。 |
| 1-1 | 日付 | 工程の進捗状況を表示する日付を選択します。 |
| 1-2 | 管理グループ選択 | 工程の進捗状況を表示する管理グループを選択します。 |
| 1-3 | 工程ラベル選択 | 工程の進捗状況を表示する工程ラベルを選択します。 |
| 1-4 | 表示ボタン | 選択した内容で工程の進捗状況を表示します。 |
| 1-5 | 最新更新時間 | 最後に実績を取得した時間を表示します。 |
| 1-6 | 各種操作ボタン | 工程の表示、非表示を設定します。 ・数量のない工程を非表示：ONにすると、下記の対象を非表示に します。 管理対象が「数量」または「数量・工数」の 工程において、予定数量および実績数量が0またはデータが ない工程※1 ・完了した工程を非表示：ONにすると、下記の対象を非表示に します。 管理対象が「数量」または「数量・工数」の 工程において、実績数量の値が予定数量以上になった工程※1 |
| 1-7 | 数量を管理しない工程の工数をLMから取得 | 表示中の工程のうち、管理対象が「工数」の工程において、ロジメーターから工数の実績を取得します。※1 |
| 2 | 表示切替タブ | 画面の表示内容を「進捗」と「生産性」から選択します。 |
| 3 | 出退勤状況パネル | 現時点の出退勤ステータス別のスタッフ人数を集計して表示します。 |
| 4 | 作業状況パネル | 現時点の作業ステータス別のスタッフ人数を集計して表示します。 |
| 5 | 当日メモ | 当日の業務に関するメモを入力可能です。 このメモはシフトや月間ボード等と共有されます。 |
| 6 | 出勤者一覧へのリンク | 出勤者一覧を別タブで開きます。 |
| 7 | 経験早見表へのリンク | 経験早見表を別タブで開きます |
| 8 | 工程カード一覧パネル | 工程ごとの情報をカード形式で表示します。 |
| 8-1 | 工程グループカード | 工程グループ全体の進捗状況を表示します。 表示切替タブで「生産性」を選択している場合は表示されません。 以下の内容が表示されます。 ・更新時刻：工程グループに含まれる工程のうち、最も新しい 更新時間を表示します。 ・工程グループ名：工程グループ名を表示します。 ・残人時：グループ全体の残人時を表示します。※2 ・速度評価：投下工数に対する実施済み工数の割合から 作業速度を表示します。 割合によって表示される内容が異なります。 -70%未満：低速 -70%～90%未満：中速 -90%～110%未満：適速 -110%以上：高速 ・残人時表示エリア：速度評価の結果によって異なる色が表示されます。 -低速：赤 -中速：黄 -適速：緑 -高速：青 ・人時換算数量：工程グループの進捗状況を人時換算数量単位で表示 します。※2 進捗は「実績工数／必要工数」の形で表示します。 実績工数はロジメーターから、必要工数は当日ボードから取得 します。 ・投下工数：工程グループ内の進捗状況を工数単位で表示します。 進捗は「投下済み工数／必要工数」の形で表示します。 必要工数の値は人時換算数量と同じ値となります。 |
| 8-2 | 工程カード（進捗） | 表示される内容は、工程ごとの管理対象※1により異なります。 詳細は別表1をご参照ください。 |
| 8-3 | 工程カード（生産性） | 表示される内容は、工程ごとの管理対象※1により異なります。 詳細は別表2をご参照ください。 |
※1：管理対象は工程マスタの「管理対象の項目」の設定内容に従います。
※2：工程ごとに管理する単位が異なるため、工程ごとに残量を人時に換算し、その合計値を
工程グループの数量の目安として表示します。
別表1：工程カード（進捗）に表示される内容
| 表示項目 | 説明 | 管理対象ごとの表示/非表示 | ||
| 数量・工数 | 数量 | 工数 | ||
| 最新更新時刻 | 最後に実績を更新した時刻を表示します。 | 〇 | 〇 | 〇 |
| 完了見込 | 計算より想定される見込み完了時刻を表示します。 | 〇 | 〇 | |
| 工程名 | 工程名を表示します。 背景色は工程マスタで設定した色を表示します。 |
〇 | 〇 | 〇 |
| 差異（数量） | 「累計実績数量-更新時刻時点の計画数量」で計算された値が表示されます。 計画数量は当日ボードで設定します。 |
〇 | 〇 | |
| 差異（割合） | 「累計実績数量÷更新時刻時点の計画数量」で計算された値が表示されます。 計画数量は当日ボードで設定します。 |
〇 | 〇 | |
| 残数 | 「1日の予定数量-累計実績数量」で計算された値を表示します。 「1日の予定数量」は当日ボードやパフォーマンスボード グラフで設定するほか、本画面でも設定できます。 「差異（割合）」の値によって、表示色が異なります。 ・70%未満：赤 ・70%～90%未満：黄 ・90%～110%未満：緑 ・110%以上：青 |
〇 | 〇 | |
| 外側円グラフ （数量進捗率） |
「累計実績数量÷1日の予定数量」の結果を円グラフで表示します。 計算結果によって、表示色が異なります。 ・70%未満：赤 ・70%～90%未満：黄 ・90%～110%未満：緑 ・110%以上：青 |
〇 | 〇 | |
| 円グラフ内数値 | 「推計実績数量÷1日の予定数量」の値を％単位で表示します。 | 〇 | 〇 | |
| 内側円グラフ （投下工数消化率） |
「累計実績投下工数÷累計計画投下工数」の結果を円グラフで表示します。 累計計画投下工数は当日ボードで設定します。 また、「累計生産性÷標準生産性」（どちらも当日ボードより取得）の結果によって表示色が異なります。 ・70%未満：赤 ・70%～90%未満：黄 ・90%～110%未満：緑 ・110%以上：青 |
〇 | ||
| 数量 | 「累計自実績数量／1日の予定数量」の形で表示します。 「1日の予定数量」は直接編集できます。 「差異（割合）」の値によって、表示色が異なります。 ・70%未満：赤 ・70%～90%未満：黄 ・90%～110%未満：緑 ・110%以上：青 |
〇 | 〇 | |
| 投下工数 | 「累計実績投下工数／累計計画投下工数」の形で表示されます。 | 〇 | 〇 | |
| 生産性 | 「直近生産性／標準生産性」の形で表示します。 ・直近生産性：直近で更新された実績から計算された生産性 ・標準生産性：工程マスタで設定した、その工程の生産性 |
〇 | ||
| 現在人員 | 当該工程を実施しているスタッフの合計人数を表示します。 | 〇 | 〇 | |
| ラベル別人員内訳 | 現在人員のうち、スタッフラベルが設定されているスタッフの合計人数を表示します。 | 〇 | 〇 | |
別表2：工程カード（生産性）に表示される内容
| 表示項目 | 説明 | 管理対象ごとの表示/非表示 | ||
| 数量・工数 | 数量 | 工数 | ||
| 最新更新時刻 | 最後に実績を更新した時刻を表示します。 | 〇 | 〇 | 〇 |
| 完了見込 | 計算より想定される見込み完了時刻を表示します。 | 〇 | 〇 | |
| 工程名 | 工程名を表示します。 背景色は工程マスタで設定した色を表示します。 |
〇 | 〇 | 〇 |
| 円グラフ （対生産性比） |
「直近生産性÷標準生産性」の結果を円グラフで表示します。 ・直近生産性：直近で更新された実績から計算された生産性 ・標準生産性：工程マスタで設定した、その工程の生産性 計算結果によって、表示色が異なります。 ・70%未満：赤 ・70%～90%未満：黄 ・90%～110%未満：緑 ・110%以上：青 |
〇 | 〇 | 〇 |
| 円グラフ内数値 | 「直近生産性÷標準生産性」の値を％単位で表示します。 表示色は円グラフの色と同一になります。 |
〇 | 〇 | |
| 数量 | 「累計自実績数量／1日の予定数量」の形で表示します。 「1日の予定数量」は直接編集できます。 「差異（割合）」の値によって、表示色が異なります。 ・70%未満：赤 ・70%～90%未満：黄 ・90%～110%未満：緑 ・110%以上：青 |
〇 | 〇 | |
| 投下工数 | 「累計実績投下工数／累計計画投下工数」の形で表示されます。 | 〇 | 〇 | |
| 生産性 | 「直近生産性／標準生産性」の形で表示します。 ・直近生産性：直近で更新された実績から計算された生産性 ・標準生産性：工程マスタで設定した、その工程の生産性 |
〇 | ||
| 現在人員 | 当該工程を実施しているスタッフの合計人数を表示します。 | 〇 | 〇 | |
| ラベル別人員内訳 | 現在人員のうち、スタッフラベルが設定されているスタッフの合計人数を表示します。 | 〇 | 〇 | |
複数の工程の進捗状況を確認
工程の進捗状況をリスト形式で俯瞰して確認することで、問題の早期発見や遅延リスクの予兆を発見することが期待できます。

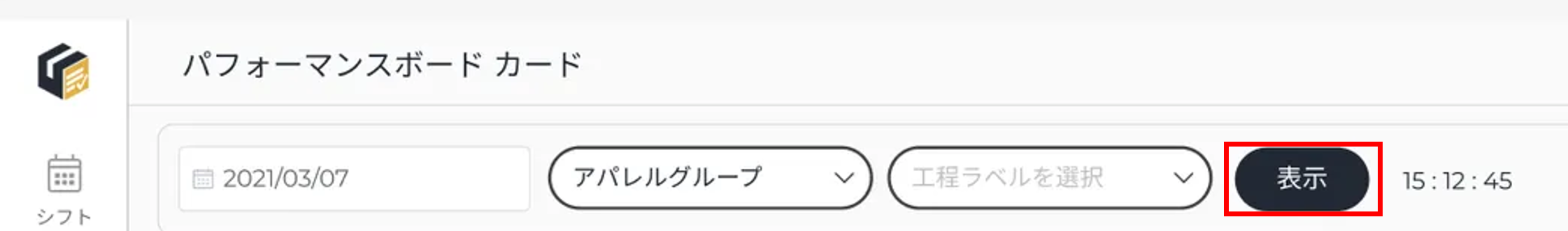

- コントロールパネルで作業状況を確認したい日付、管理グループを選択し、「表示」ボタンをクリックします。
※工程ラベルは任意で選択できます。 - 表示切替タブで「進捗」「生産性」から確認したい表示を選択します。
- （任意）各種操作ボタンをクリックして、「数量のない工程」および「完了した工程」の表示可否を設定します。
予定数量を設定する
一日の予定数量は、以下の２種類の方法で設定できます。
- 当日ボードからからデータ取り込み
- 数値を直接入力
当日ボードからデータ取り込み
当日ボード画面で設定した予定数量を、本画面の「一日の予定数量」へ反映できます。
取り込み方法は当日ボードのマニュアルを参照してください。
数値を直接入力

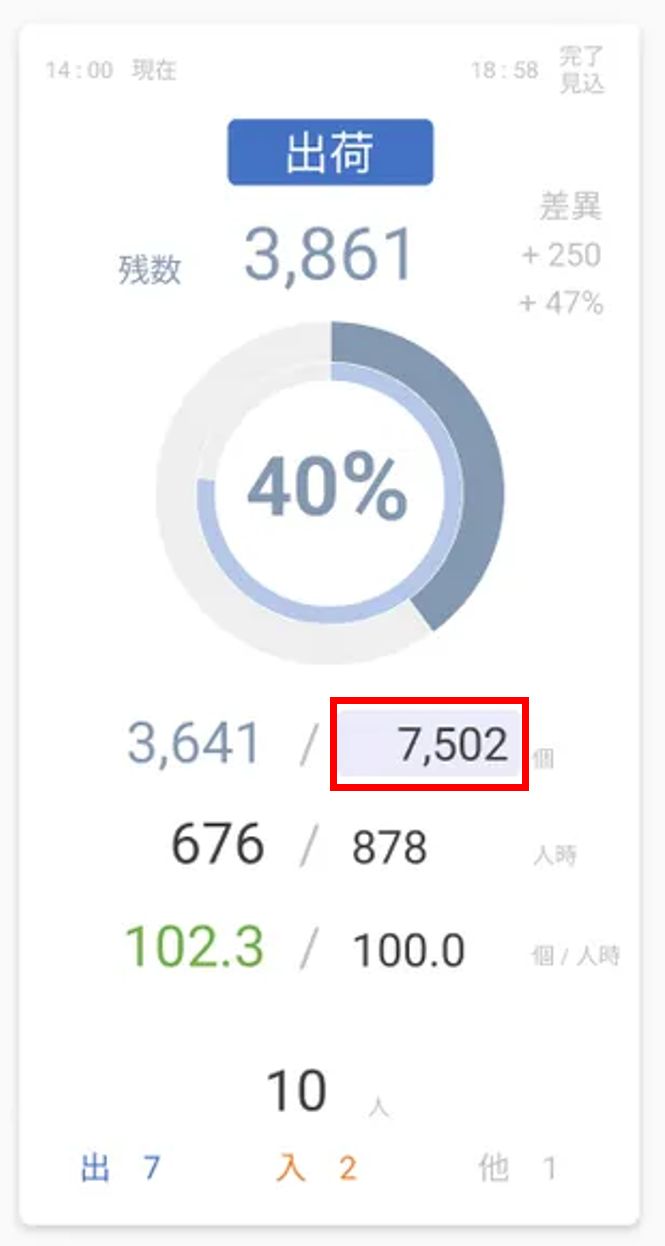

カード上に表示されている工程の予定数量部分をクリックすると、予定数量を直接入力できます。
実績の確認
パフォーマンスボード グラフ画面やロジメーター等で登録された実績は、カード内の実績表示に用いられます。
実績の登録方法についてはパフォーマンスボード グラフのマニュアルを参照ください。
